ボール盤を改造

安いボール盤を購入したのでリフトがついていない。
リフトとは穴あけをする材料を載せるテーブルを上げ下げする仕組みだ。
以前、木工関係のネットを見ていた時に、 車のパンタグラフジャッキを利用してうまくリフトととして使っている方のサイトを見たので真似してみた。
パンタグラフジャッキは自分が買った車のディーラーから譲ってもらうことができた。

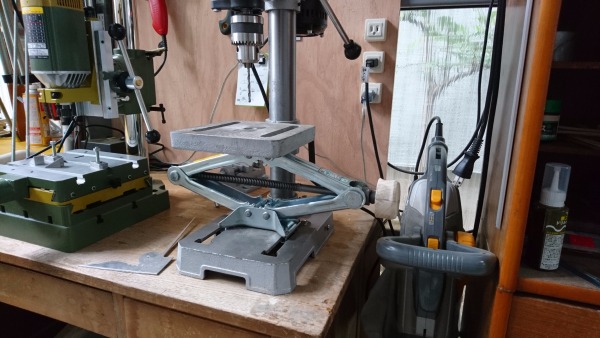

パンタグラフジャッキをボール盤に取り付け

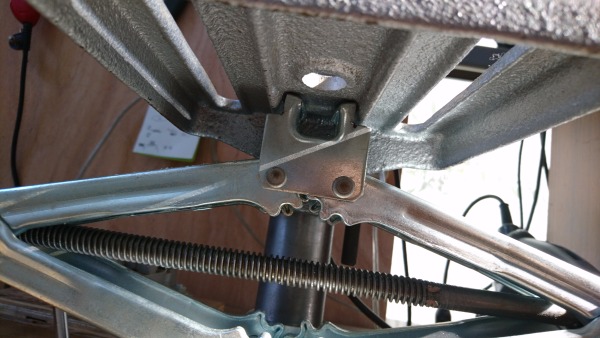

パンタグラフジャッキの頭の部分がボール盤のテーブルの上手くはまらないのでディスクグラインダーでカットした。

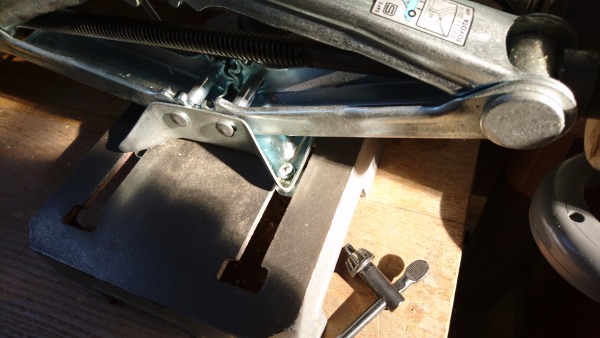

ピッタンコに切ることができた。 ボール盤の台に乗せると、ボール盤を作業台に固定しているボルトに乗り上げて収まりが悪い。

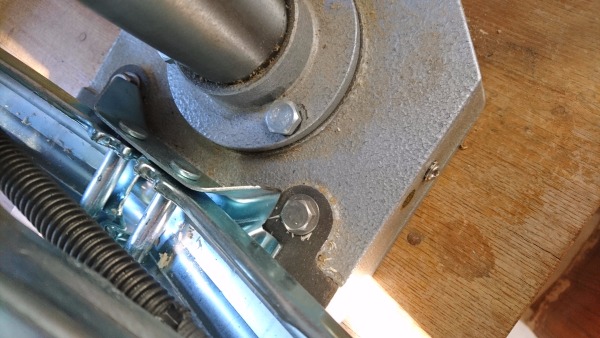

そこでボール盤に重なる部分をカットした。 パンタグラフジャッキがぐらつかないようにジャッキに穴を開け、ボルトでボール盤に固定した。

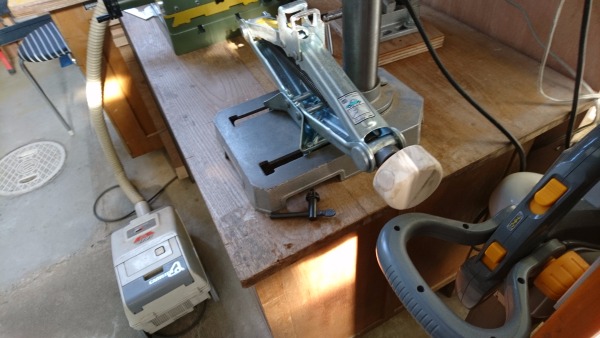

パンタグラフジャッキにノﾌﾞを付ける

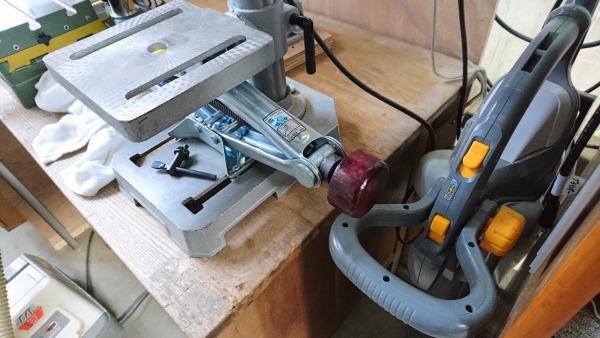

手で回すためにノﾌﾞが必要だ。そこで３センチ角の棒を二つ張り合わせ丸くカットした。二つの棒は中にボルトを通してある。 ボルトを通してからボンドで固定してしまい、更にボルトを通した穴も丸棒で埋めた。 見栄えを考え水性ニスを塗った。
塗らないよりは少しは良いようだ。 使ってみたら凄く具合が良い。微妙な上げ下げにも効果が抜群だ。
